安曇川電子工業がお悩み解消をお手伝いします!

当社が選ばれる理由

  • ポイント 01

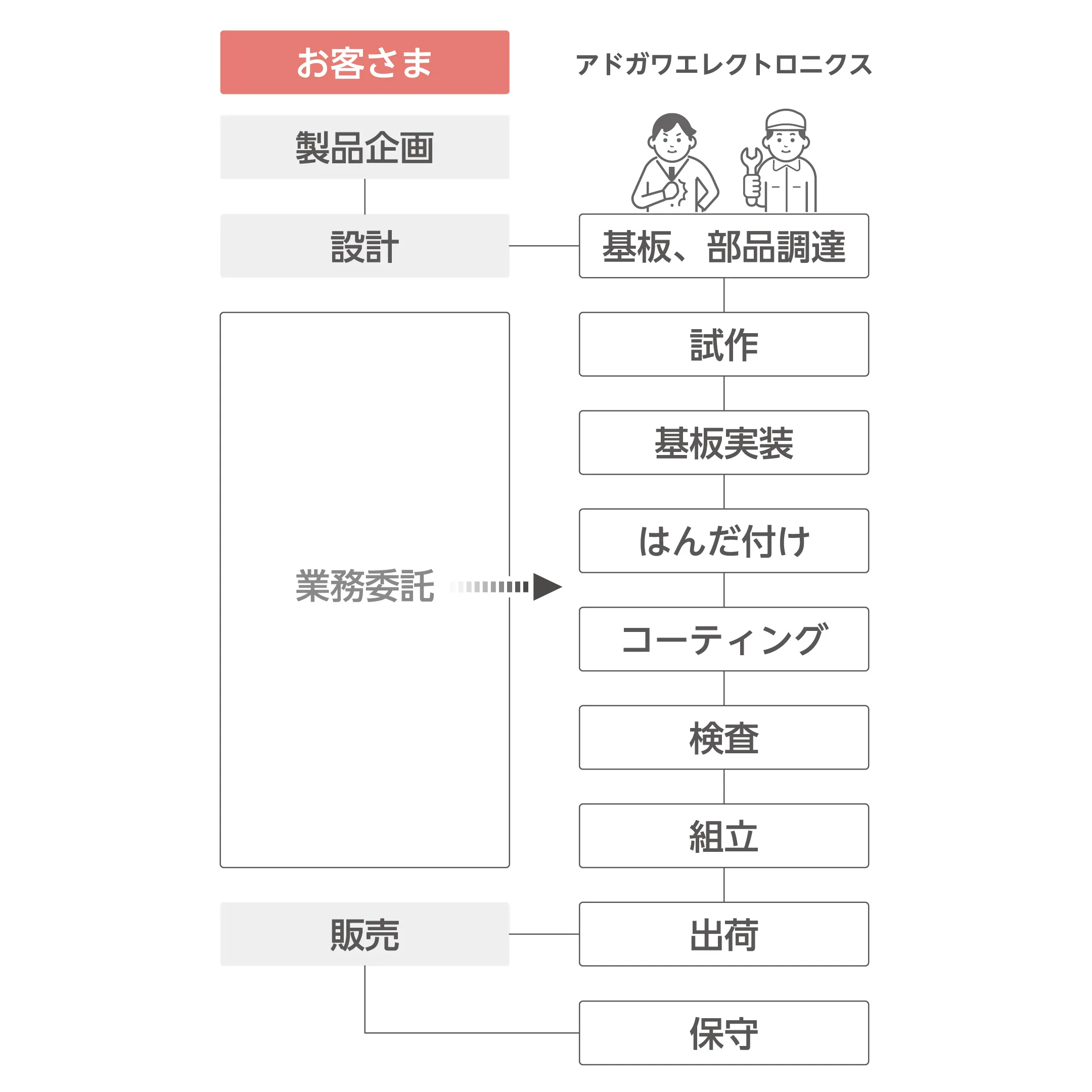

    プリント基板の製造プロセスを一括対応

    当社はプリント基板実装を始めとする製造受託サービス(EMS)専業企業です。
    製造プロセスを丸ごとお任せ頂けるので、製品企画や設計などお客様が得意とされる分野に、人員や予算、時間を集中していただけます。

    • 基板、部品調達は当社が担当。部品選定や代替品提案などの付加価値を提供
    • 小ロット&短納期での試作品にも対応
    • 熟練技術と最新設備による高品質な実装工程
    • 小型〜大型組立、梱包や出荷まで対応可能な「完成品組立サービス」
  • ポイント 02
    量産時の失敗コストを削減する

    後工程に進むほど手戻り負担は大きくなり、それが量産時に膨大なコスト増加となります。

    当社では要所作業前に画像検査装置熟練技術者による目視検査によって致命的ミスを初期段階で徹底的に排除しています。

    問題点をつぶし込んでから量産に移行するので、失敗コスト最小化と手戻りのない最短リードタイムを実現しています。

  • ポイント 03
    設備や人材など固定費への大きな投資が不要になる

    高品質な製品製造に必要な設備や人材を社内に保有するのは大きな負担でありリスクとなります。 製造工程は当社にご依頼下さい。

    必要なすべての設備と既に確立されたノウハウを必要なときにすぐに利用することができます。

  • ポイント 04
    自動化で精度のバラツキをなくし、製品品質を向上させる

    製造設備を組み合わせてラインを形成することで手作業で行っていたプロセスを自動化することができます。
    結果として精度のバラツキをおさえて製品全体の品質を向上させることできます。

    当社は基板実装5ラインを保有しています。
    設備紹介を見る

    自動化がいくら進んだとはいえ、機械が対応できない部分は手作業が必要なときもあります。

    当社では、3分野6種類の社内認定審査を設けて、より確実な製品品質向上を担保しています。

  • ポイント 05
    VE技法で製品価値を高める改善提案をご提供

    お客様が製図した基板の機能を維持しつつ、量産時に不具合やコストアップを招かないようにVE技法による改善提案を得意としています。
    基板1個当たりの生産コストを抑えるところから提案・サポートすることで製品コスト競争力強化に貢献をいたします。

    既に製造委託されていても、当社に乗換える事でコスト削減を達成している事例が多数ございます。
    VE提案事例をみる

  • ポイント 06
    上場企業基準の厳格な品質管理体制

    大手家電メーカーと多数の取引があり、上場企業の厳格な基準に応える品質管理体制を管理部門と現場が一丸となって作り上げています。

    内部品質監査
    独自の内部規定を定め、品質保証部が不備をチェックし、改善に向けて現場と並走します。

    QCパトロール
    現場の状況を、16区分、64の項目で判断します。不備はPDCAサイクルを回し、改善活動に反映します。

    不良予知シート
    品質維持向上のため現場の意見を重視しています。従業員自身が不良予知シートを作成し、データベース化して不良の原因となる問題点を事前に把握、再発を防ぎます。

  • ポイント 07
    発注企業と製造現場がダイレクトにつながる

    当社内にお客様の出張所を設置して、お客様と製造現場がダイレクトに連携できる仕組みを設けております。

    お客様の出張所お客様から製造現場へ直接指示や意思疎通が図れ、これにより細やかな連携やトラブル発生時の迅速な対応によって製造受託サービス(EMS)のデメリットを解消しています。

    お客様の出張所既存の製造委託先に意思疎通や対応スピードの面で不満がある場合は委託先の変更をご検討下さい。

技術ハンドブック

基板設計・基板実装のコストダウンや品質向上を実現した 提案事例を多数掲載!

ダウンロードはこちら

見積依頼・お問い合わせ

試作時の課題を量産時に改善提案。
量産を前提にしたロット1からの基板試作もOK!

見積依頼・お問い合わせはこちら

設備紹介

当社が保有するプリント基板製造設備です。
工場見学も随時受け付けております。

SMTマウンター 8台
ディスペンサー 1台
クリームはんだ印刷機 5台
はんだ印刷検査機(SPI検査装置) 4台
リフロー炉 5台
はんだ装置 7台
フラクサー装置 3台
ポイントはんだ付け装置 4台
コーティング・ボンド塗布装置 6台
画像検査装置 5台
ハーネス加工機 2台
ルーターカッター 1台

画像検査装置

基板外観検査装置(オムロンVT-S1080)を導入しています。生産ラインに組み込むインライン型の検査装置で、ロット途中のエラー情報の一元管理、瞬時の情報共有が可能です。

手作業での挿入実装においては、はんだ付けなどの要所作業の前に検査装置を通過させることでミスの早期発見、手戻りの負担軽減、リードタイムの短縮を図ります。

ポイントディップ

ポイントディップは、はんだ付け箇所ごとに、必要なはんだ量と熱容量、時間を制御して、はんだ付けを行う方法です。

従来のフローはんだ付け装置は、大~中ロット向けで、はんだ槽を通します。一方でポイントディップは小ロットに最適で、コスト圧縮、基板実装工程の時間削減が期待できます。

コーティング

基板コーティングは広範囲に塗布する方式が主流ですが、基板の小型化に伴い、コネクタ端子部への塗布を回避し、部品が密集した狭い領域にピンポイントで塗布する場合もあります。

プリント基板と、高さのある電子部品の隙間をなくすため、コーティング前に樹脂を塗布します。湿気や埃の侵入を防ぐためで、耐久性の向上につながります。四角の周りに、白く浮き出た部分がそれです。このこだわりが、当社の品質です。

VE提案事例

お客様と共に、新しい技術、ものづくりに挑戦

  • 事例 01
    少量多品種、短納期、コスト削減を目的としたVE提案

    ディップパレットを用いてのフローはんだを想定されていましたが、イニシャル費がかかりコスト削減に結びつきません。

    VE提案

    ポイントディップによるはんだ付け実装で少量多品種、短納期、コスト圧縮を実現しました。

  • 事例 02
    はんだショート不良の原因究明とその解決を目的としたVE提案

    不良の原因をお客様自身でもコネクタの向きや設備の調整で探られましたが、時間が経つばかりで特定には至りませんでした。

    VE提案

    ハンダショート不良の原因を特定。
    ランド形状を”ひし形”に見直し

ほかにもお客様の製品改善に役立つ事例を多数掲載しています。
ダウンロードしてお役立て下さい。

技術ハンドブック

基板設計・基板実装のコストダウンや品質向上を実現した 提案事例を多数掲載!

ダウンロードはこちら

見積依頼・お問い合わせ

試作時の課題を量産時に改善提案。
量産を前提にしたロット1からの基板試作もOK!

見積依頼・お問い合わせはこちら

よくあるご質問

工場見学のご案内

当社の基板実装サービスは、試作から多品種小ロット生産に対応した生産体制でありながら、資材調達から完成品の組立まで滋賀県工場で一貫生産が可能です。
各部門、工程が持つ情報を社内で構築したシステムで共有し連携しています。
需要予測データに基づく生産計画の立案、製品需要に応じた資材、電子部品の調達数の決定、調達先の選定、在庫の適正化、部品レベルでのトレーサビリティ、生産リードタイムの短縮、物流の効率化といったサプライチェーン全体の最適化を追求しています。
工場見学を随時受け付けております。
