VA・VE提案事例

基板実装・OEM受託センター.COMが手掛けるプリント基板 VA・VE事例をご紹介

提案事例を多数掲載!コストダウン・品質向上ハンドブック

プリント基板試作・製造事例電気検査精度UP!メタルマスク改版VAVE

装置
IOT家電(電気機器)
業界
IOT家電(電気機器)
顧客業態
IOT家電(電気機器)メーカー
基板種類
電源基板、制御基板、表示基板
作業工程
表面実装、電機検査
提案対象箇所
電気検査
お客様の課題・お困りごと
電気検査精度UP!メタルマスク改版VAVE お客様の課題・お困りごと

お客様から、表面実装のご注文をいただきました。
長期かつ量産の計画がありました。

具体的な工程として、表面実装後、電気検査工程(ICT)がありましたが、
直行率が低く、スムーズな検査が課題でした。

当社の提案
電気検査精度UP!メタルマスク改版VAVE 当社の提案

そこで基板実装・OEM受託センター.comでは、直行率が低い原因となっていた接触箇所(パターン)に対して、
表面実装工程にてはんだ付けをし、接触を改善する提案をしました。

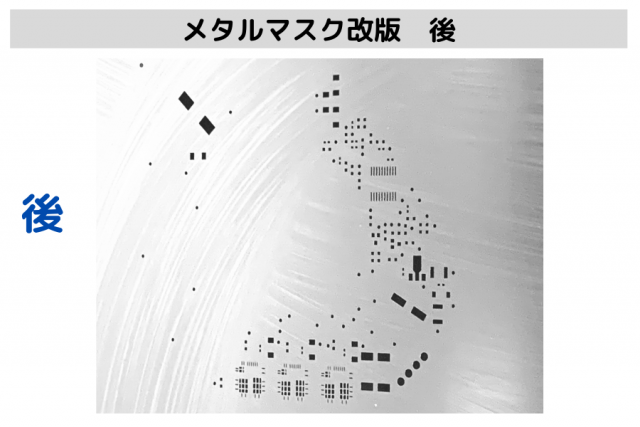

表面実装工程の半田箇所を修正するため、メタルマスクを改版しました。
それにより、電機検査の接触箇所に対して半田付けすることができ、

結果として電気検査の直行率が上がり、適性な検査が出来るようになりました。
また、データ書き込みもスムーズに出来るようになりました。



メタルマスク関連記事
>>メタルマスクの半田量確保・表面実装VAVE

>>CR部品のサイズで設計時に考慮すべきポイント

提案の結果・お客様のご感想

現場でしかわからない検査での問題点をあげていただき、改善提案まで進めていただきました。
自社としては生産がスムーズに行われ、希望納期に対応していただいており、感謝しています。
